机房配电系统设计方案

机房电气系统

电气系统

工程范围及任务

1、电气系统范围：机房配电系统，含机房UPS、空调系统、动力系统、照明系统、消防系统、维修测试系统。

2、任务要求在工程范围内配电系统的综合设计和施工管理配合，目标是满足配电系统对计算机等负荷用电的可靠性、可控性、冗余度、可扩展性，保障供电系统全年故障率超过十万分的一,可使用率达99.999%。

在系统设计和设备、材料的选用，要以整个系统可靠性的量化指标作为系统设计的原则，在设备配置、工艺、施工、维修、保养、运营管理等各方面都要满足这一目标。在故障时限内，有必要的容错和故障恢复措施，保证不间断的电源供给，使整个系统工作正常、持续，这也是本系统实施的最终目标。

机房用电负荷为一级负荷，设计大楼“市电+UPS不间断电源”的供电方式。

机房UPS配电

主机房UPS系统采用原有1台20KVA UPS对机房计算机设备负载供电。

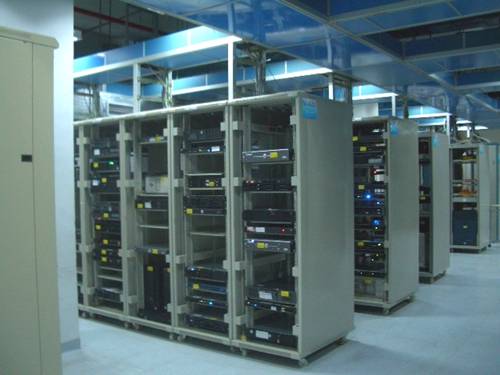

机房网络机柜、服务器机柜采用双路UPS电源插座，机柜末端接8位PDU插座。

小型机机柜采用双路工业连接器直接给设备供电。

UPS电源及电缆敷设采用阻燃屏蔽电缆，能减少强电电源对弱电信号线缆的干扰。

强电线路沿金属线槽及镀锌钢管敷设与弱电线路应有一定的间隔。

大功率电源插座（工业连接器）

功率插套具有弹簧紧箍卡簧结构,可保证接插时插杆与插套的间极低的接触电阻,外壳颜色表示使用不同的电压和频率。

不同型号插头、插座因插头位置、直径、极数不相同而防止误插。

设计防脱落装置,具有优异的电气绝缘性能和介质强度，耐冲击，可稳定地工作在较低或较高温度的室内或室外环境。

有IP44及IP67等不同程度的防水等级。

插座、插头配套供应。

在各房间应设置适当数量的市电维修插座，插座类型为：220V/10A。电缆为阻燃铜芯的电缆，阻燃电线应穿钢管。活动地板下部的电源线应尽可能远离计算机信号线，并避免并排敷设。而当并排敷设不能避免时，应作最少300mm 距离分隔或采取其它相应的屏蔽措施。全部配电线路必须穿金属线管（槽）敷设。

机房内的插座应分为两种，分别为不间断电源（UPS）插座和市电插座，市电和UPS供电的插座用不同颜色加以区别。插座分布及数量考虑留有一定的余量。

配电柜设置

配电柜布置

国产玻璃门柜体

配电柜选用国产玻璃门X L系列配电柜。本设计中配电柜具有以下特点：

在配电柜中设置相应的避雷器和远程电量监控设备，避雷器的设置满足机房B、C级防雷的要求，远程电量监控设备的安装，满足配电柜防浪涌、防雷击、过流保护、对总输入电压、电流、频率进行远程监控等功能。

产品符合IEC 898，GB 10963标准和CCEE安全认证要求。

单相负荷应均匀地分配在三相线路上，三相负荷不平衡度小于20% 。

选用国际知名品牌施奈德断路器，具有过电压、过电流、短路等保护；电流表、电压表、指示灯、转换开关等均为进口或合资产品。

机房配电柜内配置合适数量的16A、32A等单相和三相开关。

维修插座回路采用电子式漏电断路器。

考虑以后扩展，配电柜、配电箱均留出一定的备用容量，使整个供配电系统安全、优质、稳定、经济且维护简便。

动力配电柜内设紧急断电联锁接线端口，与消防紧急断电设备相连，确保在发生火灾时能迅速切断空调、新风、照明等设备。
