东莞综合布线校园设计方案分享
发布时间:2017-1-3 浏览:3844 次
网络时代,数据、话音、视频、多媒体等信息量急剧膨胀。信息传输的高速、安全可靠及各任意点之间的计算机网络通讯对信息传输介质及结构提出了更高的要求。综合布线系统以其极大的灵活性、适用性、可靠性、完整性等优点代替了传统的布线系统概念,并在我国很快为各级主管和技术人员所认识。下面为大家分享一个校园综合布线设计方案。
网络拓扑结构

  根据许昌学院校园网结构具体分析之后得出网络中心设在启智楼二楼,因此各办公楼、教学楼、图书馆的核心交换机将采用千兆可控网管型交换机接入。同时各办公楼、教学楼、图书馆配置千兆汇聚交换机连接到核心交换机。对于核心机房也就是网络中心要求全部铺设防静电地板并做好接地和防雷措施,除此之外还安装了一台LEMUS10KVA的UPS备用电源以及4个8小时的后备电池作为停电之需。

设备间子系统设计

  设备间子系统是整个布线数据系统的中心单元,实现每层楼汇接来的电缆的最终管理。设备间是在每幢大楼的适当地点设置进线设备,进行网络管理以及管理人员值班的场所。由综合布线系统的建筑物进线设备,数据、计算机等各种主机设备及其保安配线设备等组成,主要用于汇接各个IDF,包括配线架、连接条、绕线环和单对跳线等。设备间子系统所有进线终端设备采用色标区别各类用途的配线区。为满足各种计算机网络系统对布线系统的要求。计算机网络可以通过光纤跳线组成结构航的线路连接,并通过各种网络协议支持着各种计算机网络。

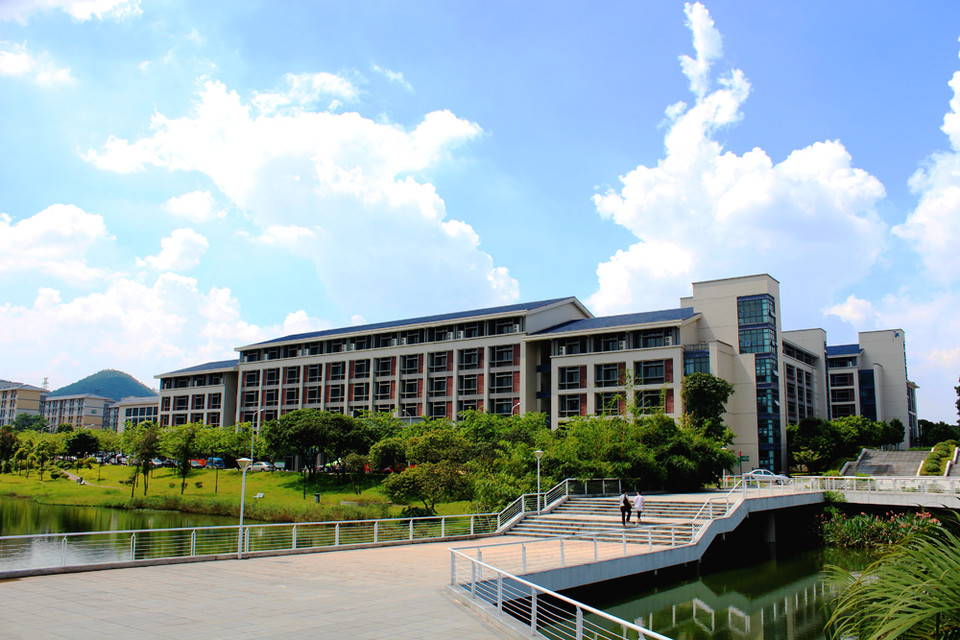

校园综合布线设计方案分享

建筑群子系统设计

  建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设。在民政学院校园网综合布线设计方案中各楼间的距离都超过了100米,而当计算机数据传输距离超过100米时,用光纤作为数据主干将是最佳选择,并具有大对数电缆无法比拟的高带宽和高保密性、抗干扰性。因此各楼间的连接采用6芯多模室内光缆,支持数据信息的传输。在许昌学院校园网综合布线设计方案中,将使用光纤把各教学办公综合楼、教学楼、图书馆互联,并集中于图书馆一楼网络中心,其敷设方式室内采用金属桥架,室外采用暗埋深沟填铺的方式进行。在设计中进入主设备间的所有光纤、大对数电缆、网通电缆都采用金属桥架或钢管进行硬件保护,同时采用IDC线对保护器对铜缆予以电气保护,避免人员和设备免遭外部电压和电流的伤害。

线槽及线缆布设要求

  安装前注意事项:主机房内预留接地端子,接地线与建筑共用接地系统连成一体。各楼层配线柜单独接地,接地导线截面为20mm2,各段金属桥架和钢管应保持电气连接,并在两端做良好接地。符合规范化标准:结构化布线的实施设计不仅要做到设计严谨,满足用户使用要求,还要使其造价合理,符合规范化标准。国际和国内对结构化布线有着严格的规定和一系列规范化标准,这些标准对结构化布线系统的各个环节都做了明确的定义,规定了其设计要求和技术指标。线槽线缆布设要点:PVC管道布设:管道可以明敷或预埋,在线路中间要注意管道的拐弯半径必须满足线缆最小半径要求。金属管道和强电系统保持足够距离,并且保护接地。金属桥架安装:金属桥架用于本设计弱电系统的线缆敷设,所以其大小要求考虑所有弱电系统线缆的使用,要注意桥架的拐弯半径必须满足线缆最小半径要求。金属桥架要尽量和强电系统的管线保持足够距离,并且保护接地。布线线缆:每个系统线缆在管道和桥架内要求分开布放、绑扎,在布线缆时,避免拉力过大和不匀,线缆头要有标签编号,方便识别。

校园网主要设备选型

  由于高校校园网网络结构复杂,所以该方案在网络结构上分为核心层、汇聚层、接入层。网络设备选型:学校网络中心的设备应当具有很高的可管理性;同时学校的用户数比较多,如果这么多用户同在一个子网内,势必会造成广播数据干扰正常的数据传输,造成网络的阻塞、丢包。划分虚网(VLAN)是解决广播干扰和隔离不同部门的一个解决方案,为了在虚网间进行通讯,必须在网络中心有三层的路由机制。由于一般路由器的数据路由速度很慢,因此使用三层交换机是解决上述问题的关键。汇聚层交换机设在教学楼、办公楼、图书馆等中心部位,起到管理本楼用户的作用。汇聚交换机应支持全面的网络管理、VLAN、端口镜像、Spanning Tree、IEEE80211x身份验证等功能。因为多媒体教室的用户较多,且需要实现组播,所以多媒体教室的汇聚交换机必须支持组播功能;另外,为了提高网络速度,在多媒体教室中建议使用支持堆叠的交换机。实验室、研究所、阅览室等环境可以使用非智能型交换机。这部分交换机为第三级接入级交换机,通过汇聚交换机将这些交换机每台设置为1个VLAN,用于隔离广播。

  服务器选型:根据校园网服务器的应用特点,服务器选型应该按照如下原则:要求反应时间短,能快速响应和处理用户的访问需求。具有强大的信息吞吐能力、多Web站点和内容缓存、能在一定投资下提供更多的访问服务和提高用户满意度。易于发布和实现信息共享。易于建立和运行Web应用,简化业务进程。具有可靠的品质,保证Web服务不间断。易于设置和管理,使网络管理变得更容易,易于扩展,满足业务的扩大需求,保护用户投资。在该方案中,许昌学院校园网服务器选用DELL系列服务器产品。

性能分析

  通过对工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统的设计和实施,可以为校园网提供完整的网络布线系统,同时也提拱监控系统为学生提供了生活的安全保障,并且能够充分适应现代和未来技术发展,实现高速数据通信、传输,支持各种网络设备、通讯协议和包括管理信息系统在内的广泛应用。许昌学院校园网网络中心包括网络系统、监控系统等为一体的中心机房,方便网络管理员对整个校园进行维护管理,还可以节省在维护、更新资金,方便数据交流,为生活、娱乐、学习、工作上提供便利,让老师、学生得到快速的网络服务。

        综合布线设计方案不仅应用在校园,还会应用于各大办公场所,大型购物中心等等的地方,随着信息时代的不断进步,人们对于综合布线设计的要求也必定越来越高,毫无疑问的是综合布线智能监控正在一步一步地改变着我们的环境。
